GT909GE4-BDSRPBM10Z 北斗授时服务器

  本款NTP网络时间服务器的标准时间是来中国全球卫星定位导航系统（BDS)中秒同步信号与时间报文信息，校准本地时钟信号并驯服内置的铷原子时钟(英文：Rubidium clok))频率，实现输出精确的时间频率信号，北斗卫星信号具有：精准、稳定、安全、可靠、便捷等优点，本配置突出的优异性能，采取了卫星与铷原子时钟的有机结合授时模式，使二者互为冗余，互为补充，当北斗卫星信号中断输入后，铷原子时钟迅速无缝切换输出等同卫星精度的精确时间信息，保障了网络系统中的数据库服务器、PC机、网络终端等设备对时的连续性，稳定性，可靠性，精确性。

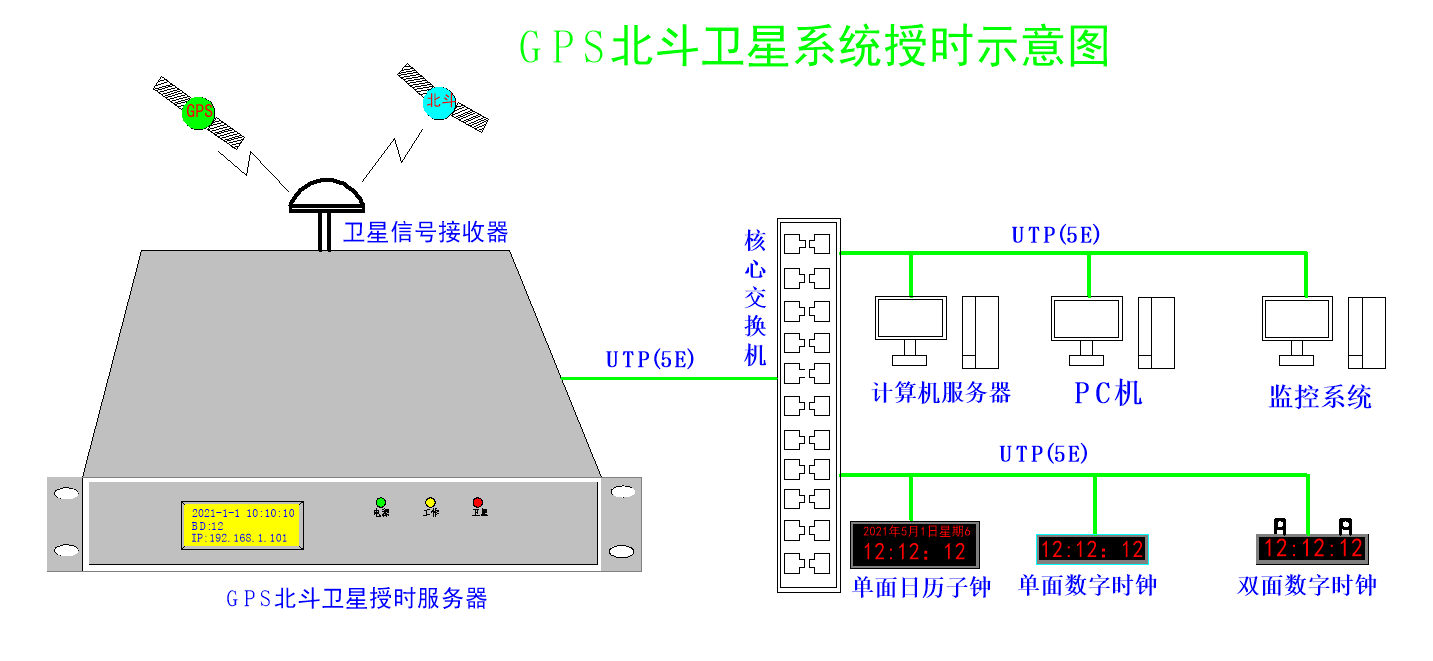

  本款NTP网络时间服务器配合我公司自主知识产权的卫星授时、网络同步、频率测控等技术，支持标准的NTP和SNTP网络对时协议，可提供NTP网络对时、串口授时、1PPS脉冲信号输出等功能。该产品节能环保、使用年限长、运行稳定已经广泛的应用在了智能医疗、智能电网、大数据、智能交通、金融交易、能源自动化、智慧教育、安防监控、广播电视、移动通信等社会各个领域，是解决网络中各系统时间不同步的最优解决方案。

◆功能特点

●北斗/IRIG-B（国军标）/10MHz/铷钟授时模式，一级多重冗余授时架构，具有信号稳定、时间精确、安全可靠、守时运行时间长等优点；

●稳定、便捷、高效的嵌入式Linux操作系统，工业级服务器控制主板，具备上万台终端处理能力；

●清晰高亮持久的显示屏幕，轮循显示北斗铷钟锁定状态、卫星数量、IP、时区标准时间、地理坐标等状态信息，使产品更具有直观性；

●配备≧2路的10/100/1000M Base-T 以太网授时端口，可同时为多个局域网提供校时服务；

●千兆网卡配置，超大带宽传输速率，网络延时更小，时间精度更高；

●超长使用寿命，无故障运行周期超过（MTBF）10万小时，经济耐用性能更高；

●安全、可靠的网络数据传输加密设计理念，支持MD5、证书、加密协议，网络系统安全系数更高；

●多种便捷登陆方式，可实现对设备的登录、管理、维护

●支持两台以上设备信号光纤热备份功能，保证系统的安全稳定运行；

●配备国军标IRIG-B码输入/输出，接收端具备时间信号延时补偿功能，纳秒级补偿；

●铷原子时钟可保持独立守时长达18个月，守时精度偏差≦1微秒/天；

●支持IEEE1588-2002及其IEEE1588-2008协议授时，时间同步精度优于30ns(UTC)；

◆授时服务器性能

●北斗卫星时钟授时模式，授时精度:≦20ns,一级网络时间服务器配置；

●NTP授时，同步偏差精度：≦10ms（局域网典型值）；

●用户容量：可支持上万台客户端同步校准服务；

●NTP端口吞吐量：≧10000次/秒；

●可作为二级时间服务器架构；

●卫星接收机参数；

●16通道授时型北斗卫星接收机；

●UTC同步精度≦20ns（RMS）；

●接收B1\B2\B3码,频率：1561MHz\1269MHz；

●跟踪及锁定灵敏度可达-160dBm；

●首次定位时间：冷启动：<35s；热启动<1s，重捕获<1s

●授时精度优于<50ns(RMS)；

●定位精度：3m（RMS）；

●PTP网络协议

   PTP V2 （IEEE 1588-2008）

     -Default PTP Profile

     -Two step clock operation

     -Multicast addressing

      Telnet、FTP

◆技术指标

●NTPv1.v2.v3&v4(RFC1119&1305) SNTP(RFC2030)；

●MD5 Authentication（RFC1321） Telnet（RFC854）；

●NTP Unicast,Broadcast,Multicast,Autokey         TIME（RFC868) FTP（RFC959）；

●DAYTIME（RFC867) DHCP (RFC2131) HTTP/SSL/HTTPS（RFC2616)；

●SSH/SCP (Internet Draft)SNMP v1,v2、MIB II (RFC1213)；

●RSA非对称加密 IPV4、IPV6、IPv4/IPv6 Hybd；

◆PTP授时性能

●可运行为主时钟源或从时钟源；

●主时钟源精度：PTP主时钟和北斗同步精度优于30ns

◆内置铷原子钟 RB

●日平均准确度优于1E-12；

●秒稳定度优于3E-11；

●保持精度优于5E-12；

●相位噪声≤-145dBc/Hz@1kHz；

●≤-155dBc/Hz@10kHz；

◆服务器显示屏

●配置VFD/LCD显示屏；

显示屏屏轮循显示：卫星锁定状态、时区、时间、卫星数量、地理坐标、IP状态；

●工作状态指示灯判断：NTP服务启动、网络连接、NTP请求超限和卫星锁定等状态；

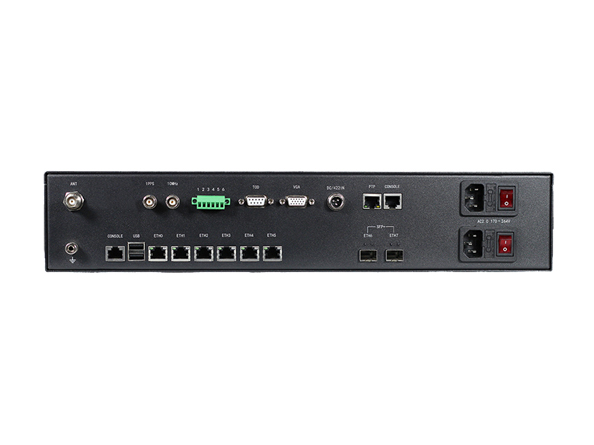

◆服务器接口配置

●卫星天线接口（ANT)：BNC接口，5V DC电源，1路；

●NTP授时网口：10/100/1000M以太网RJ45接口，≧2路；

●PTP授时网口：RJ45以太网接口 ，≧1路；

●Console控制口： RJ-45接口，RS232电平，1路；

●串口TOD： DB-9接口（母头）,RS232电平，1路；

●国军标IRIG-B码（DC/AC)，BNC（母头） ≧1路；

●1PPS（秒脉冲）：BNC接口，时间精度≦20ns（RMS），1路；

●10MHz：BNC接口，正弦波，6±2 dBm（50欧负载），1路；

◆物理及环境参数

●尺寸：标准19英寸2U机箱；

●重量：7.5Kg；

●电源：220V ±20% 47Hz ～63Hz；

●工作温度：-10℃～+55℃（主机）-40℃～+75℃（天线）；

●存贮温度：-45℃～+85℃；

●湿度：95％无冷凝；

●功耗：≦45W；

◆软件性能

●终端授时软件；

  提供window系统SNTP协议校时软件，支持开机自启动和托盘运行，可添加多个NTP时间服务器地址，当NTP时间服务器不可用时，可自动切换。

◆监视平台软件

  提供NTP服务器和客户端的授时监视，可以监视NTP服务器和授时客户端的同步和时间偏差情况，对卫星/失锁、NTP不同步、同步偏差给出日志信息。向信息管理员进行告警，该软件支持上千台客户端运行状态的监视。

◆产品标准配置清单

●授时服务器1台、

●卫星接收器1个

●卫星天线1根

●电源线1根、

●控制线1根、

●用户手册1本、

●避雷器1个（选项）。
